50 AMBY

Scheda TecnicaRichiedi informazioni

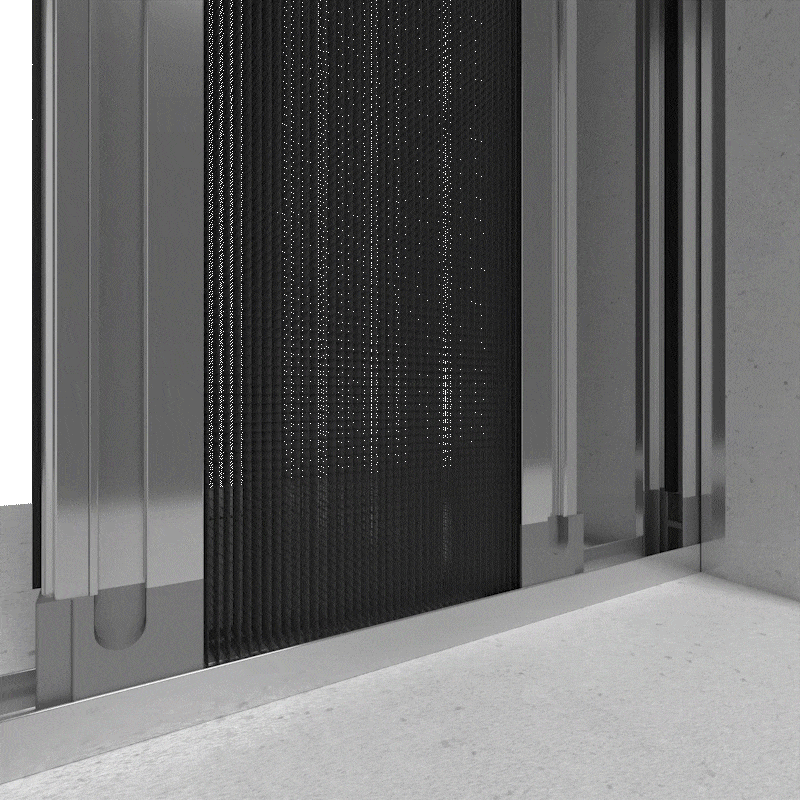

Zanzariera in alluminio, a scorrimento laterale, ideale per finestre e portefinestre. Montaggio ad incasso con distanziatore da 50mm.

Scorrimento laterale azionabile sia da destra che da sinistra.

Di serie con rete plissettata nera (rete plissettata grigia su richiesta).

Binario inferiore alto 15mm.

Disponibile ad anta singola o ad anta doppia (centrale o asimmetrica) con chiusura magnetica.



SEZIONI E MISURE

Sezione Orizzontale Sezione Verticale

BASE

MISURA FINITA =

MISURA LUCE + 71 mm

(compresa di 3mm di tolleranza)

ALTEZZA

MISURA FINITA =

MISURA LUCE + 60 mm





PROFILI UTILIZZATI


clicca sulle immagini per ingrandire



ESPLOSO


50 AMBY - 50 AMBY - Primed 8885
50 AMBY
Panoramica
50 AMBY - 50 AMBY - Primed 9281
50 AMBY
Dimensioni distanziatore 50, frontale cassonetto/terminale e cassonetto (quote in mm)
50 AMBY - 50 AMBY - Primed 9287
50 AMBY
Dimensioni maniglie chiuse (quote in mm) *Misura per modello con dimensioni minime. Variabile a seconda della misura della base e quindi alla quantità di rete plissettata.
50 AMBY - 50 AMBY - Primed 9293
50 AMBY
Dimensioni maniglia singola e binario inferiore (quote in mm)
50 AMBY - 50 AMBY - Primed 9299
50 AMBY
Dimensioni distanziatore 50, frontale cassonetto/terminale, terminale e binario inferiore (quote in mm)
50 AMBY - 50 AMBY - Primed 9305
50 AMBY
Dimensioni distanziatore 50, frontale cassonetto/terminale, terminale, maniglia e binario inferiore (quote in mm)
50 AMBY - 50 AMBY - Primed 9275
50 AMBY
Dimensioni distanziatore 50, frontale cassonetto/terminale, terminale e binario superiore (quote in mm)
